如何用Sketchup打造户型渐变吊顶?

今天给大家分享一个使用Sketchup软件制作户型渐变吊顶的教程。

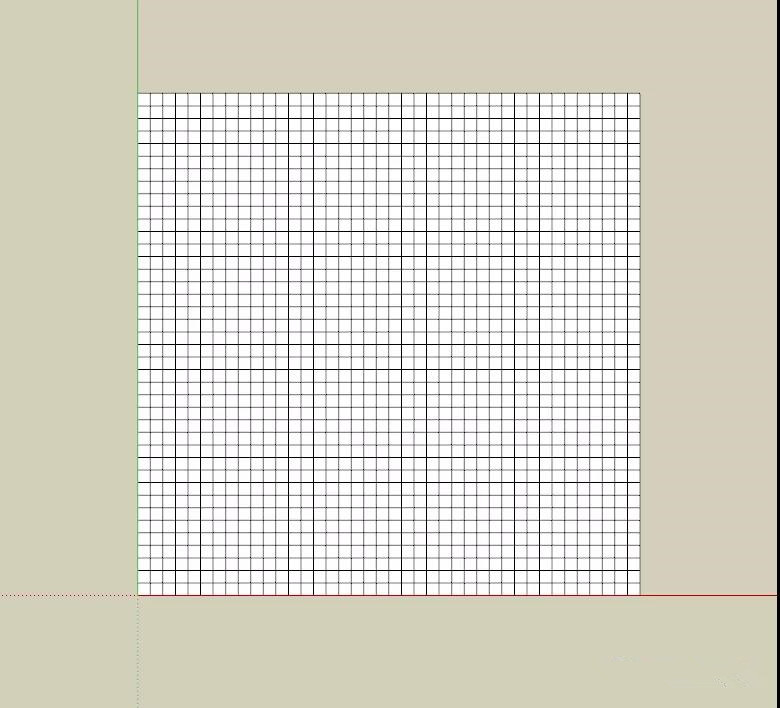

沙盒工具绘制网格。

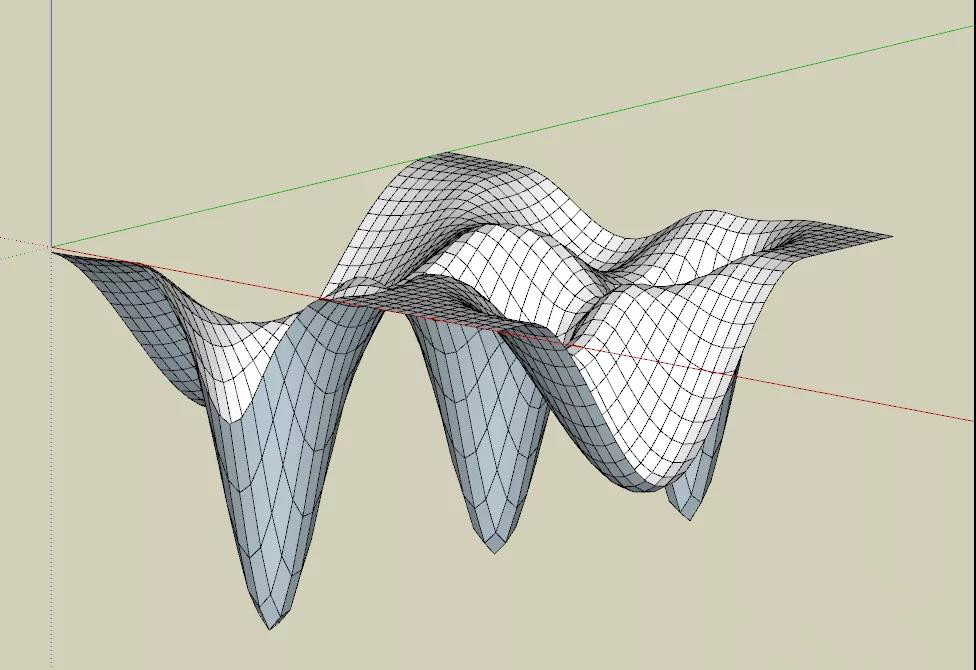

曲面起伏做出弧形的形状。





制作曲面造型


方式一


绘制矩形并阵列。

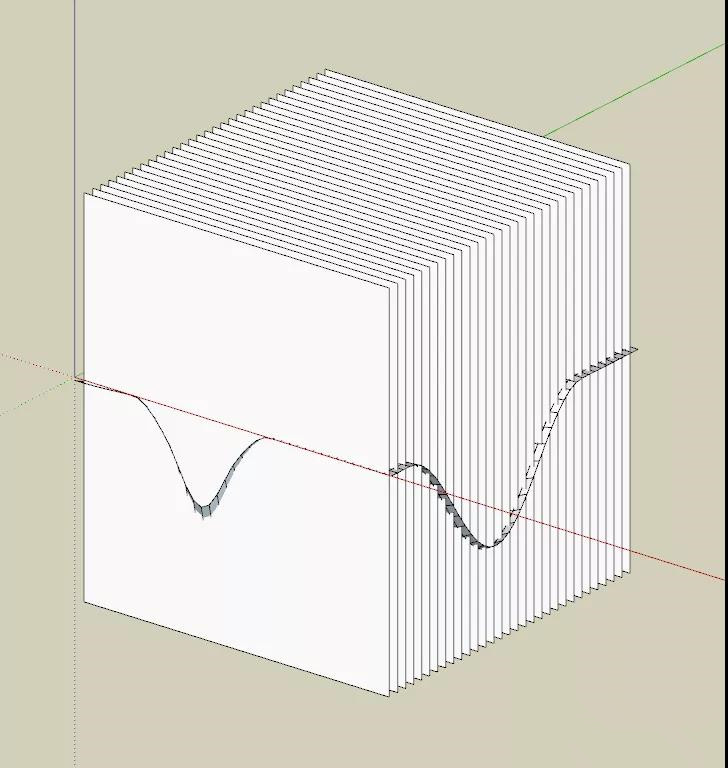

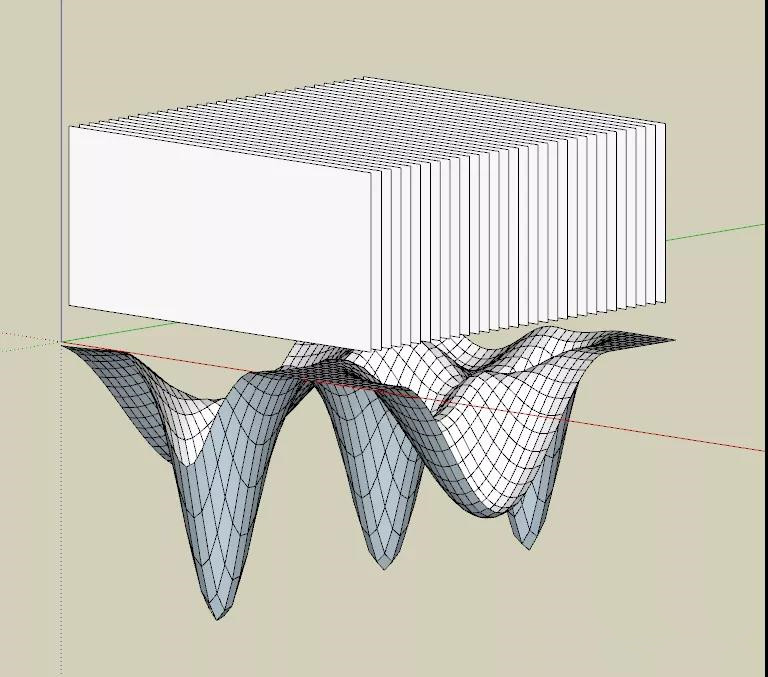

拉伸矩形阵列与曲面交错。

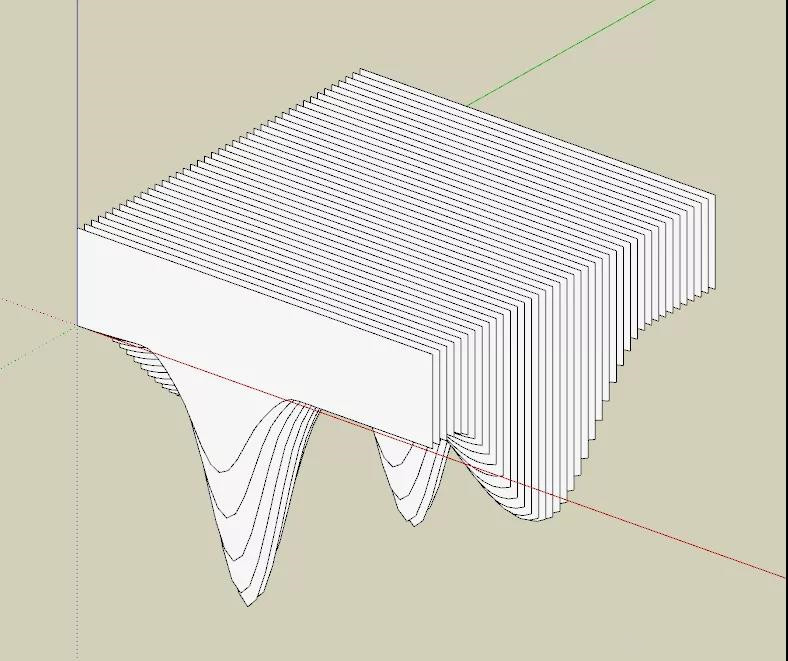

模型交错后删除下半部分。




方式二

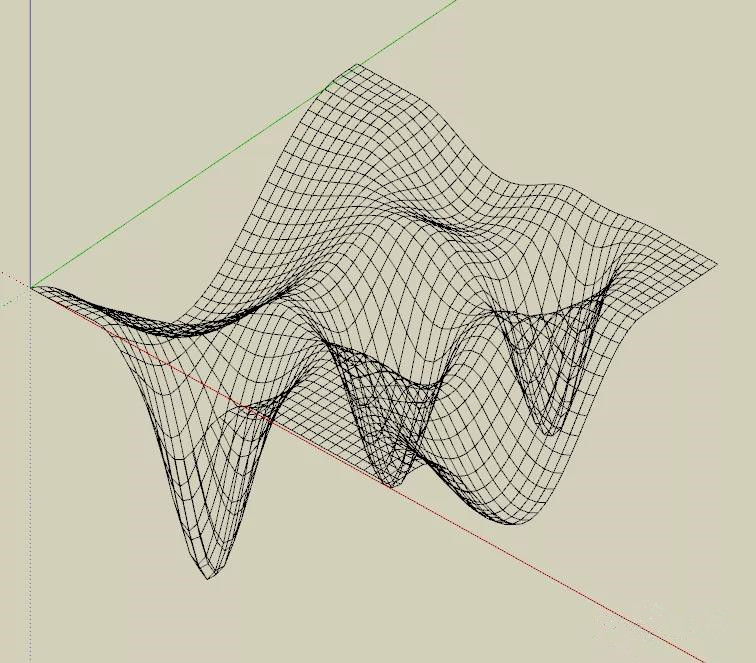

同样的网格，使用【增强选择】（SUAPP编号3）只选择面将面选中后删除。

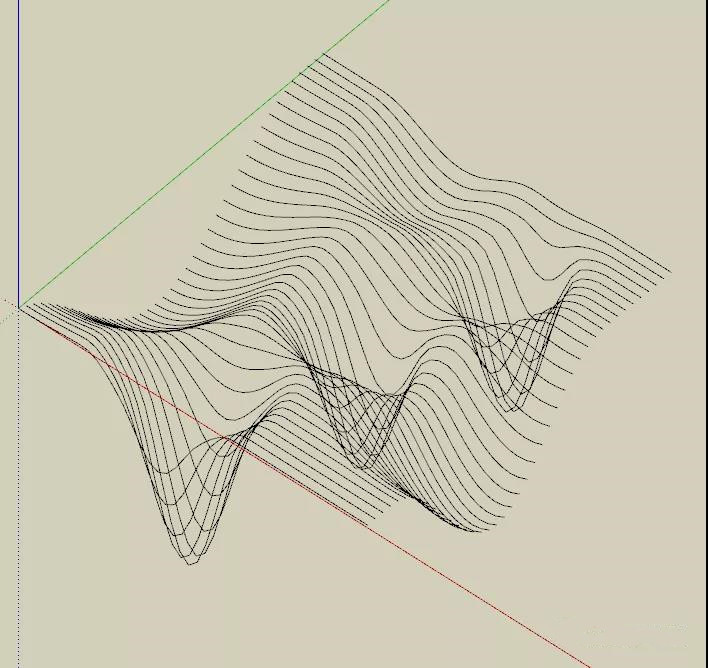

使用【按角选择】（SUAPP编号266）里面的选水平线将竖向的线条先选，然后删除。

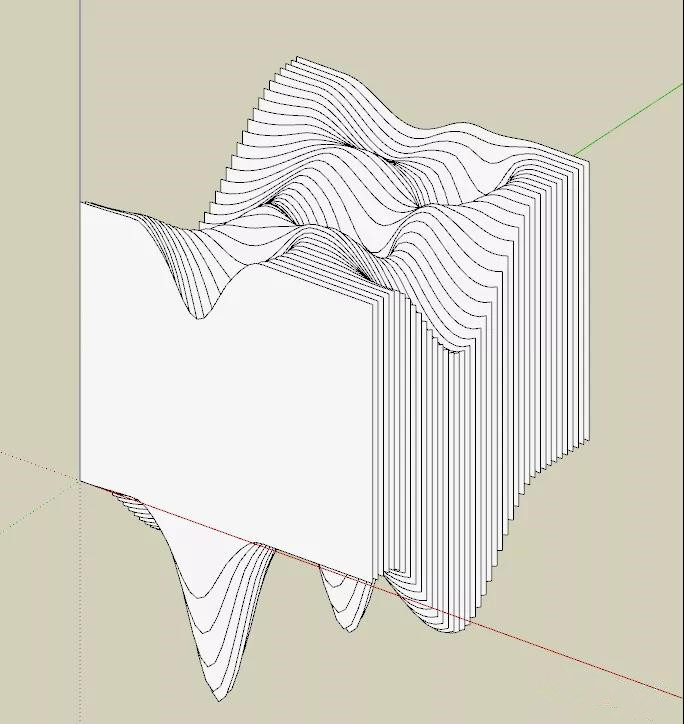

把线条【拉线成面】（SUAPP编号156）。

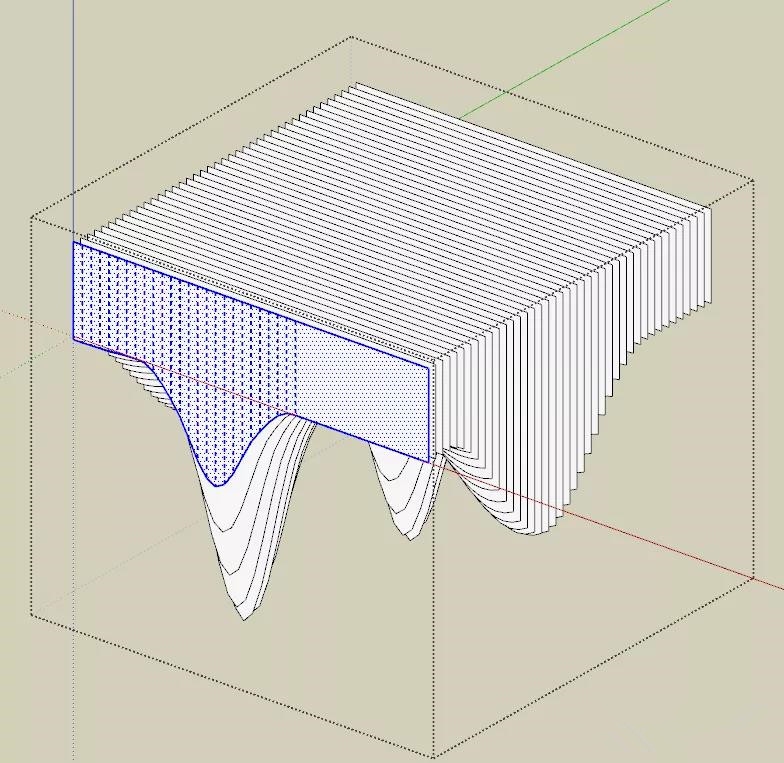

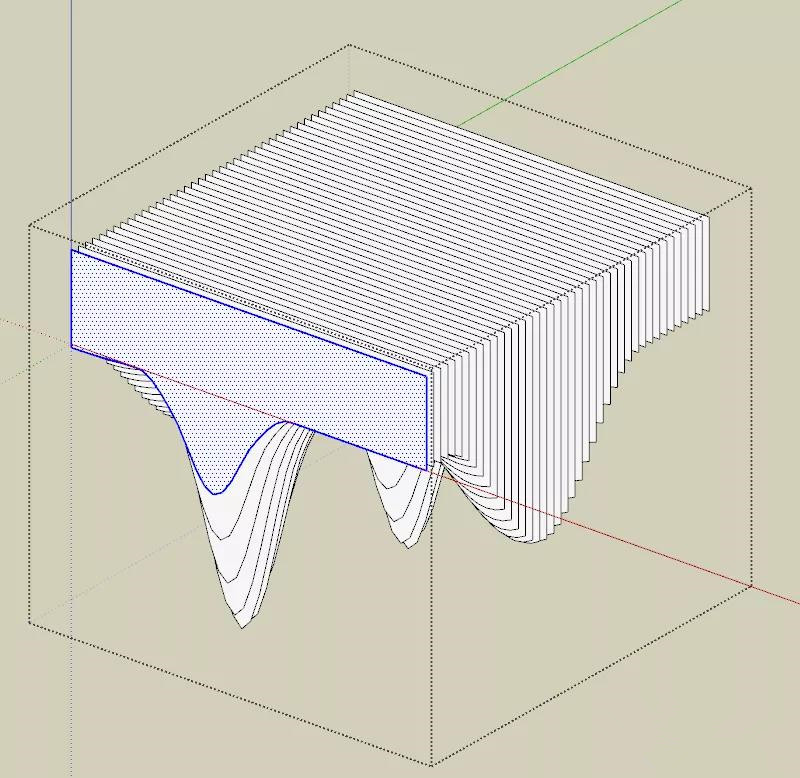

整体在成组的情况是使用【对象切割】（SUAPP编号298）里面的对象切把多余的部分删除。




观察到平面上有废线。




使用【清理废线】（SUAPP编号110）将废线删除。





填充渐变色


方式一

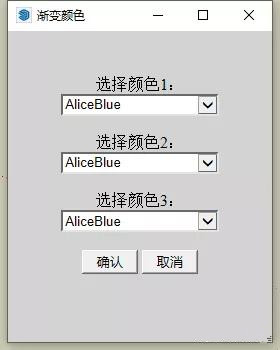

使用【渐变颜色】（SUAPP编号107）来制作。

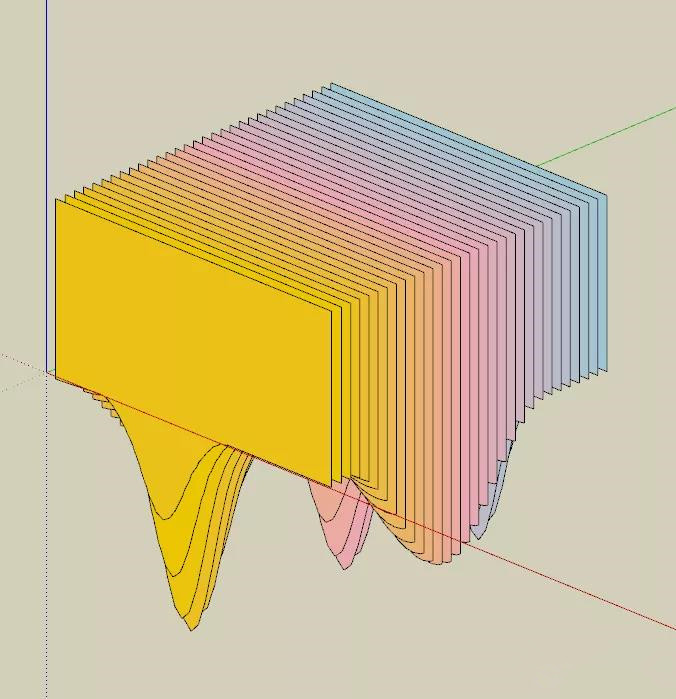

选择颜色后自动填充好。




方式二

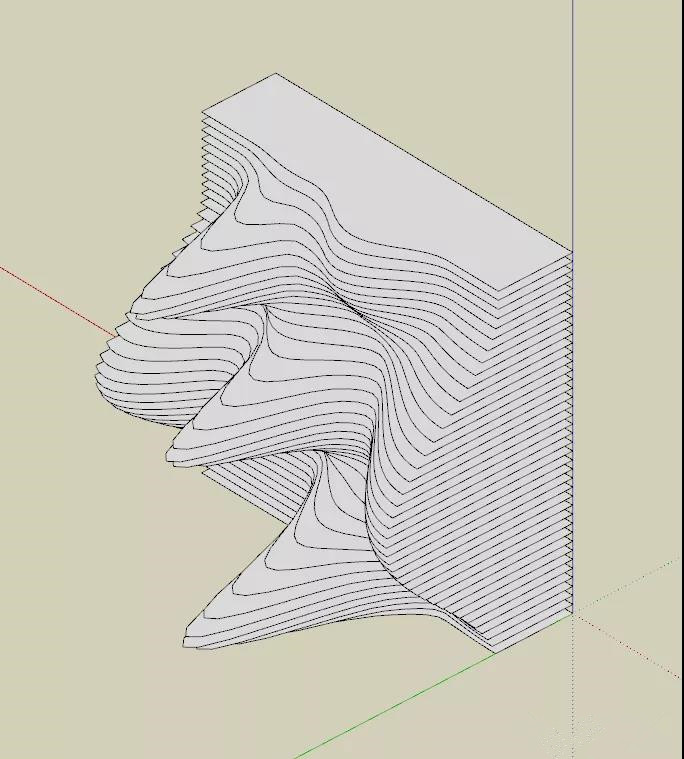

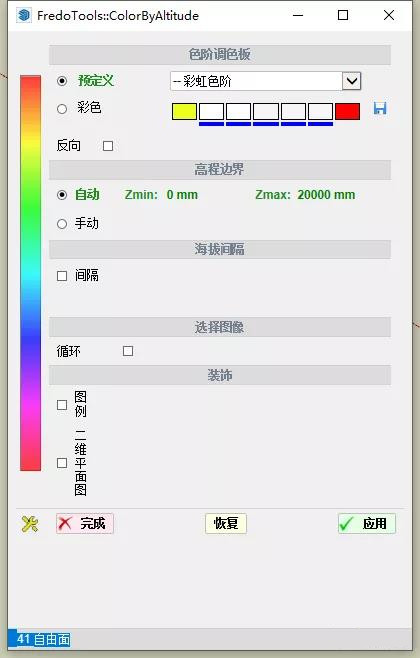

使用【Fredo工具】（SUAPP编号435）的高程上色来填色，它只能在Z轴上生效，所以需要先旋转一个目标。




可以自定义颜色也可以用预设的。

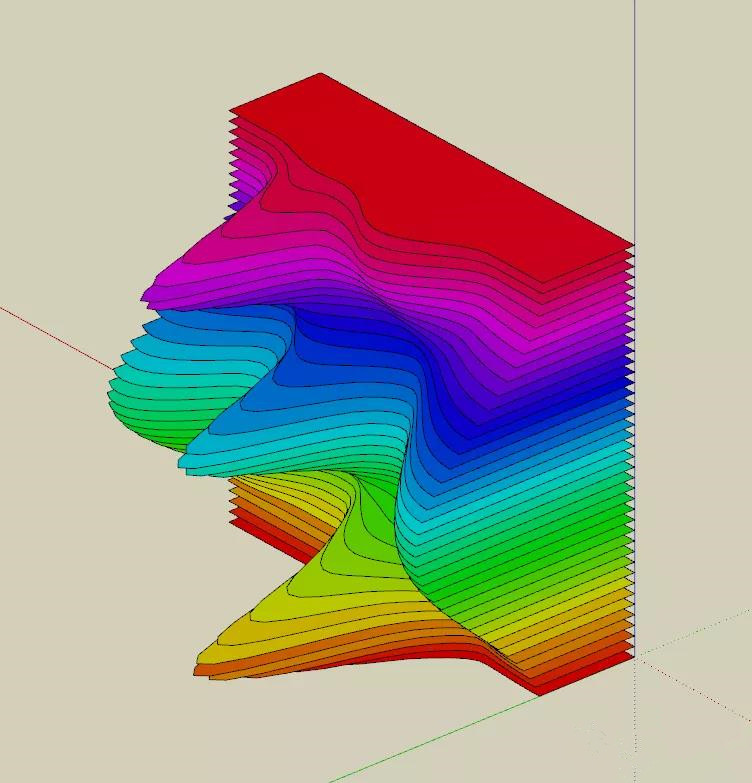

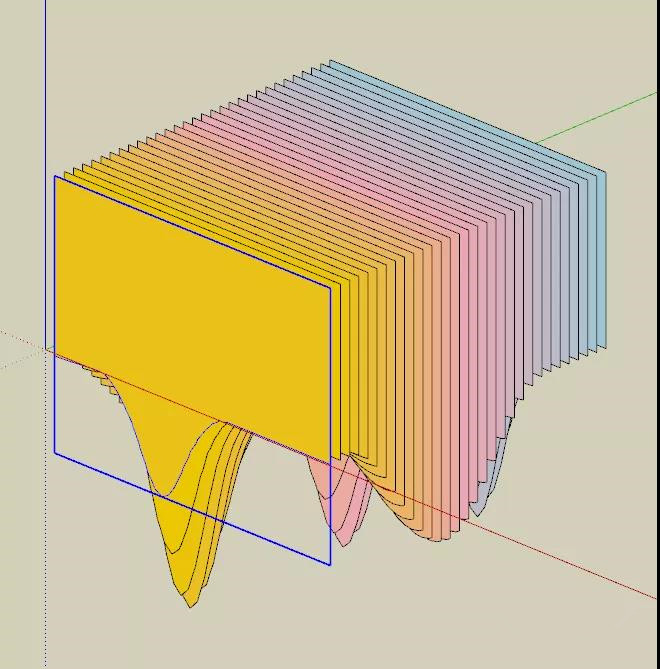

颜色就填充好了。




目前每个面都没有单独成组，也可以使用【各自成组】（SUAPP编号181）将每个面单独成组。
